Statie meteo cu Arduino

De multa vreme imi doream un termometru care sa imi poata oferi loguri si grafice cu temperatura (macar ) de pe ultimele 24 ore. De curand am facut acest lucru posibil cu Arduino! 🙂 Mai mult, pe langa temperatura, aceasta statie meteo mai afiseaza umiditatea si presiunea atmosferica!

Componente folosite:

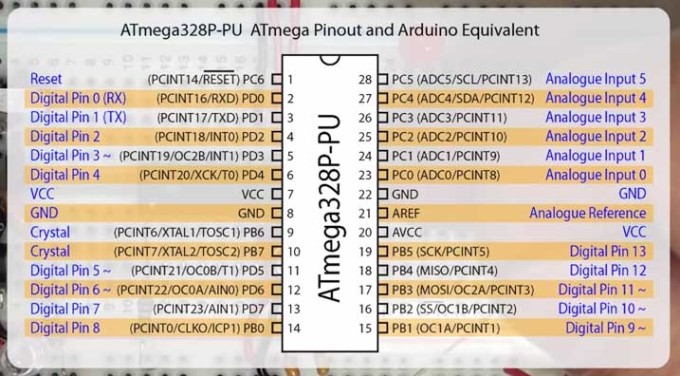

pentru a economisi spatiu si pentru a reduce costurile, am folosit numai chip-ul ATmega328P-PU de la Arduino, cumparat din China, de pe site-ul www.banggood.com cu 2$
Crystal Oscillator 16MHZ – 0.85$
senzor umiditate si temperatura DHT22 – 3,97$
BMP180 Digital Barometric Pressure Sensor – 3,77$
LCD display 3.7$
Adjustable Power Supply Step Down – necesar pt a cobora de la 5,2V de la incarcator la 3,2V necesar la placa de retea – 0,82$

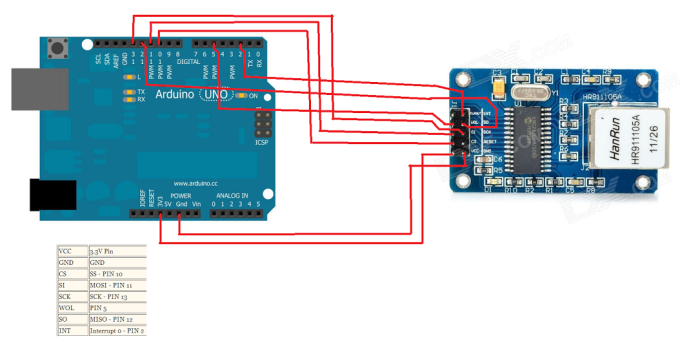

Modul LAN – 3,87$
cutie transparenta pentru arduino 7.2$
Push button – 100buc – 1,92$
se alimenteaza la 5V. Folosesc un incarcator de telefon (iphone)Â – ( 2$ )

Dupa cum se poate observa cel mai scump este cutia 🙂

Descriere proiect:

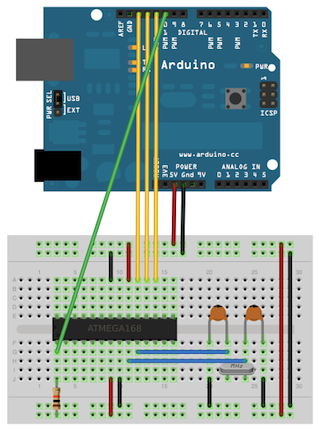

Dupa cum am precizat, am folosit placa Arduino R3 UNO doar pentru a programa chipulÂ ATmega328P-PU. La alimentare va fi afisat pe display-ul LCD dupa 2 secunde IP-ul care i-a fost alocat prin DHCP. Din 10 in 10 minute este citita temperatura, umiditatea si presiunea atmosferica. Aceste date sunt afisate pe display-ul LCD, dar sunt transmise in acelasi timp si intr-o baza de date prin POST.

Senzorul de umiditate si temperatura a fost montat pe fir, aproximativ 50cm, pentru a putea fi pus la distanta de unitate. In acest fel unitatea nu va influenta temperatura senzorului.

Proiectul poate fi optimizat sa fie alimentat si de pe baterie, dar modul-ul LAN va trebui sa fie oprit pentru a salva viata bateriei. Se mai poate adauga si o fotorezistentaÂ ( 0,13$ ) care sa inchida display-ul LCD pe timp de noapte.

Pe cutie sunt 4 butoate, din care sunt functionale doar doua:

un buton pentru a ilumina LCD-ul pentru 10 secunde
un buton pentru reset

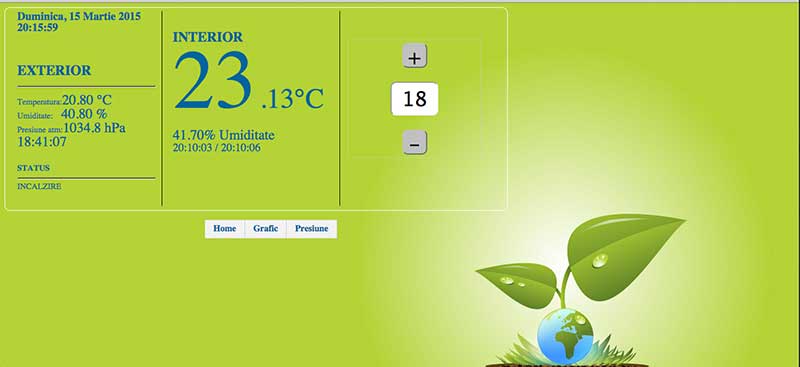

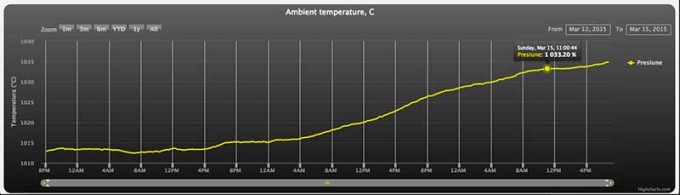

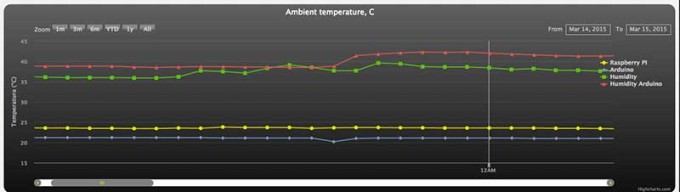

Valorile transmise de senzori in baza de date, sunt apoi afisate intr-o pagina web (cu parola):

web

Aceasta statie meteo face parte dintr-un proiect mai mare deÂ home automation, pe care il voi detalia in perioada ce urmeaza!

Termostat pentru centrala si aer conditionat ce poate fi controlat prin internet
Termostat-ul poate lua decizii in functie de temperatura din mai multe incaperi
Creerul termostat-ului este Raspberry PI
Controlul luminii, dar si a altor dispozitive din locuinta
lista este inca deschisa 🙂

Modul de conectare:

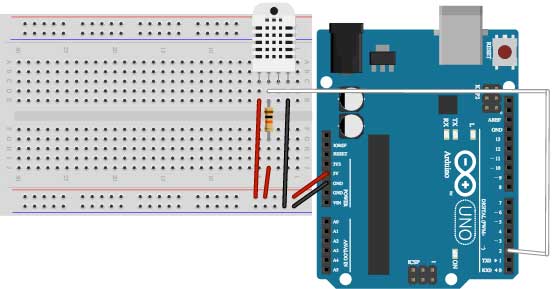

1. Senzorul DHT22

DHT PIN1 Arduino 5V
DHT PIN2 10K Resistor Arduino 5V
DHT PIN2 Arduino Digital Pin 2
DHT PIN3 Not Used
DHT PIN4 Arduino GND

dht22
